Túlnyomásos homokszóró berendezések
Az alábbiakban a TÜV által bevizsgált „Mammut” sorozatú nyomóhomokszóró berendezéseink különböző kiviteleit és méreteit találja. Az itt felsorolt összes homokszóró készülék fokozatmentesen állítható nyomásszabályozóval és vízleválasztóval van felszerelve. A szórónyomás – a választott leállítási rendszertől függetlenül – fokozatmentesen, 0,1 és 12 bar között szabályozható. Ennek köszönhetően a SAPI nyomóhomokszóró berendezés nemcsak magas nyomású alkalmazásokhoz alkalmas, hanem univerzálisan használható közepes és alacsony szórónyomásokkal történő homokszóráshoz is.
A karbantartásmentes nyomásszabályozó egység a vízleválasztóval együtt a csőrendszerbe van beépítve, ami maximális robusztusságot és stabilitást biztosít.
A homokszóró berendezés egyes alkotóelemei
A homokszóró berendezés, más néven nyílt rendszerű homokszóró, különböző, egymással összehangolt alkatrészekből, valamint számos kiegészítőből áll, amelyek a homokszóró működését támogatják.
Homokszóró tartály:

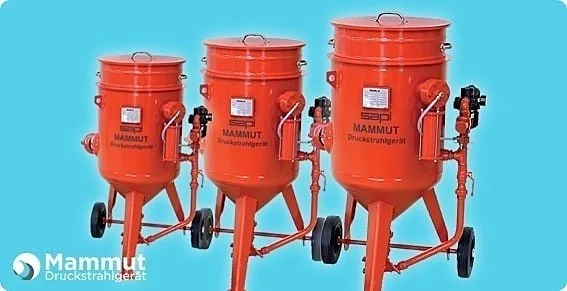

A homokszóró berendezés elsődleges alapkomponense a szórótartály. A „Mammut” sorozat homokszóró készülékei különböző tartályméretekben érhetők el, amelyek a nyomástartály űrtartalmát határozzák meg.
Homokszóró készülékét 60, 100 vagy 200 literes kivitelben választhatja.
A tartály térfogata határozza meg, hogy mennyi ideig tud egy adag szóróanyaggal dolgozni, mielőtt újra fel kellene tölteni a készüléket. Alkalmazástól függően mobil használathoz a 60 vagy 100 literes változatokat ajánljuk. A 100 literes kivitel a leggyakrabban használt tartályméret, mivel hosszabb szórási idő mellett is megőrzi a mobilitást. Emellett a szórótartály betöltési magassága mindössze kb. 7 cm-rel magasabb a kisebb, 60 literes változatnál.
Ha a nyomóhomokszórót inkább helyhez kötötten szeretné üzemeltetni, vagy maximális szórási időt szeretne elérni, a 200 literes nyomótartályt ajánljuk.
Valamennyi SAPI nyomóhomokszóró készülék TÜV által bevizsgált, és maximum 12 bar üzemi nyomásig használható.
A szóróanyag mennyiségének beállítása egy speciálisan edzett 1” méretű homokadagoló csappal történik. Ezt az adagolót keverőkamrának is nevezik. Igény esetén a homokszóró készüléket kézikerékkel ellátott homokadagoló szeleppel (Saunders-szelep) is felszereljük.
Leállítási változatok:
A masszív szórótartály mellett a vezérlőrendszer a homokszóró berendezés legfontosabb alkotóeleme. A leállítási rendszer kialakítása határozza meg a homokszórás biztonságát, hatékonyságát és gazdaságosságát.
Leállítási változat vagy vezérlőrendszer alatt azt értjük, hogy a homokszóró készülék miként indul el és hogyan áll le. A választott vezérléstől függetlenül minden SAPI homokszóró berendezés rendelkezik megfelelő nyomástartó karral / „halott ember” kapcsolóval. A vezérlőrendszerek között azonban lényeges különbségek vannak.
Fontos, hogy a leállítási változatot már a berendezés megvásárlása előtt gondosan mérlegeljük! A későbbi átalakítás vagy utólagos felszerelés technikailag lehetséges, de jellemzően jelentős ráfordítást és költséget igényel.
Elektromos leállítás:
Homokszóró készülékét elektromos leállítási rendszerrel is felszereljük. Az elektromos vezérlés alkalmazható a tartály légtelenítésére, illetve biztonsági gyorsleállításként is, különösen akkor javasolt, ha nagyon hosszú szórócsövet használ (40 métertől). Elektromos nyomástartó kar mikrokapcsolóval és vezérlőkábelekkel segíti a gyorsabb indítási és leállítási reakcióidőt.
Mivel azonban az elektromos alkatrészek a homokszórás során alapvetően hajlamosabbak a meghibásodásra, 40 méter alatti csőhosszig pneumatikus vezérlést ajánlunk.
További információért vegye fel velünk a kapcsolatot! Szívesen készítünk Önnek egyedi ajánlatot, akár elektromos leállítási rendszerrel is.
Szívesen adunk részletes tanácsot, hogy Önnek melyik változat a legmegfelelőbb.
Forduljon hozzánk bizalommal!
Be- és kilépőszelep-leállítás (tartály légtelenítéssel)
A leállítás egyik változata az úgynevezett pneumatikus tartálylégtelenítő rendszer. Ez azt jelenti, hogy a „halott ember” kapcsoló (biztonsági kar) működtetésekor nyomás épül fel a tartályban, majd a kar elengedésekor a tartály automatikusan légtelenítésre kerül. A nyomáskapcsoló kar egy ikervezetékkel (kék/piros kettős tömlő) van összekötve a szórótartályra közvetlenül felszerelt, két részből álló leállítórendszerrel.
A két részes, fixen beépített változat esetén kizárólag az úgynevezett be- és kilépőszelepes technológiát alkalmazzuk, amely lehetővé teszi a szórónyomás 0,1–12 bar közötti finomhangolását. (A piacon ugyanakkor számos olyan szórókészülék érhető el tartálylégtelenítéssel, amelyek jellemzően egyetlen szelepből álló leállítóval rendelkeznek, és csak 4 bar szórónyomás felett működnek.)
A be- és kilépőszelep-leállítás különösen előnyös a silós szóróanyag-utántöltéssel rendelkező rendszerek esetén. A szórási folyamat megszakításakor történő légtelenítés, valamint a nyomástartály megnyílása lehetővé teszi a szóróanyag azonnali utánpótlását, így a homokszóró készülék rövid időn belül újratölthető. Ezért használjuk ezt a vezérlési változatot automatikus szóróanyag-visszanyerő rendszerrel ellátott állomásainkban és szórókamráinkban is.
Biztonsági gyorsleállító rendszer:

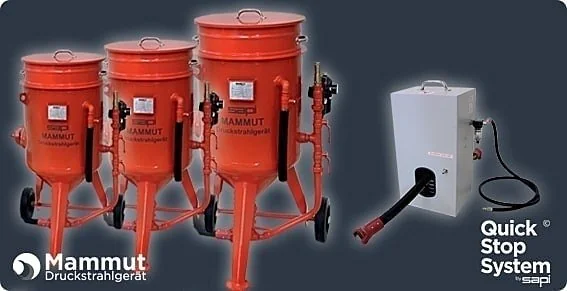

A másik választható leállítórendszer a pneumatikus SAPI biztonsági gyorsleállító rendszerünk, amelyet préselős (vagy „Quetsch”) leállításként is ismernek. Ennek az egyedülálló, különálló vezérlésnek az irányítása egy egycsatlakozós „halott ember” kapcsolón keresztül történik.
A nyomóhomokszóró készülék egy préselt tömlőn keresztül csatlakozik a biztonsági leállítórendszerhez. A tömlődarab a gyorsleállító egységen keresztül fut, majd a másik végén a szórótömlőhöz van csatlakoztatva. A préselőtömlő élettartama kb. 400–800 szóróóra, a hozzávetőleges költsége (1 méter tömlő) körülbelül 10 €.
Nyugalmi állapotban a tömlő egy erőteljes és masszív rugó által van összeszorítva. A szórási folyamat indításakor a rugó egy szempillantás alatt kiold, és a levegő–szóróanyag keverék teljes nyomással a szórófejhez kerül.
A jól bevált SAPI gyorsleállító rendszerrel való homokszórás során a szórótartály folyamatosan nyomás alatt marad. Így a nyomáskapcsoló kar megnyomásakor a beállított szórónyomás azonnal a szórófejen jelentkezik, ami az összes többi leállítórendszerhez képest jelentős szóróanyag-megtakarítást eredményez. Emellett a levegőfogyasztás is csökken.
A munka befejezésekor vagy a szóróanyag utántöltésekor a tartályt kézzel, egy golyóscsap segítségével légtelenítjük.
Különbségek / Előnyök:
A tartálylégtelenítéssel működő leállító rendszerek esetében (bármelyik változatnál) a nyomás csak a kézi kar működtetésekor épül fel a tartályban. Ez bizonyos időt vesz igénybe, így a szóróanyag a szórófejből kezdetben hatás nélkül távozik. Csak rövid idő után (a szórótömlő hosszától is függően) éri el a kívánt szórónyomást, miközben a szóróanyag elpazarolódik. Ugyanez érvényes a szórási folyamat megszakításakor is. A tartályban történő rendszeres nyomásfelépítés és -leengedés megnöveli a kondenzvíz képződésének veszélyét, ami gyakori megszakítás esetén nedvességhez és így eltömődésekhez vagy összetapadásokhoz vezethet a szórótartályban.
Összegzés:
Összefoglalva, bár a biztonsági gyorsleállítós szórótartály kezdetben magasabb beszerzési költséggel jár, a hozzávetőlegesen 500 € árkülönbséget rövid időn belül megtakarítja a szóróanyag és a levegőfogyasztás révén.
Ügyfeleink, akik összehasonlító adatokkal rendelkeznek, már az első építkezési munkánál megtérülésről számoltak be:
„Egyszer Quetsch – mindig Quetsch!”
